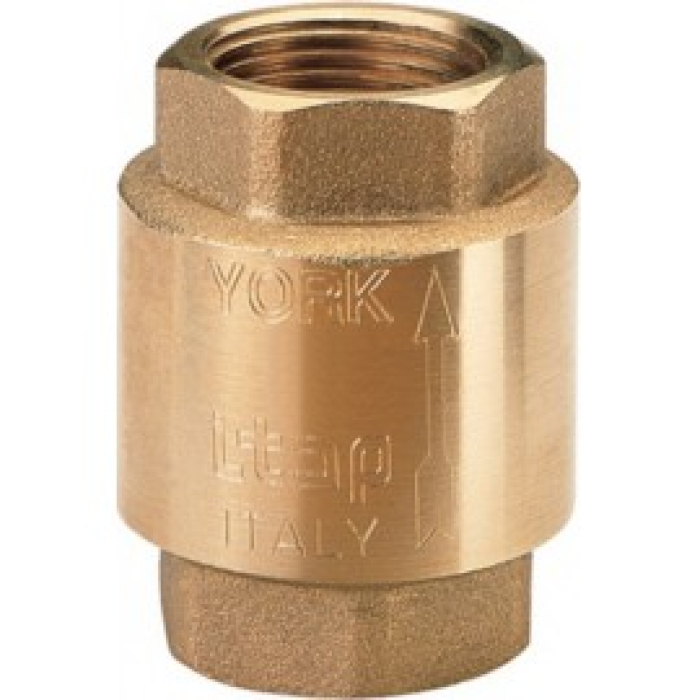

Обратный клапан "YORK" 1 1/4 арт. 103

Производитель: ITAP (Италия)
Модель: 1 1/4
Цена с НДС. Наличие уточняйте

Зарегистрируйтесь, чтобы узнать цены

  +375 29 344-00-55  +375 29 144-00-55

Обратный клапан Itap York 103 1" 1/4 пружинный муфтовый с пластиковым седлом предназначен для применения в системах водоснабжения, отопления, кондиционирования и компрессорных установках. Клапан исключает возможность движения теплоносителя в обратном направлении, независимо от работы циркуляционного насоса. Диапазон рабочих температур клапана составляет от -20°C до +100°C, рабочее давление для клапана с присоединительным размером 1 1/4" и условным диаметром прохода 32 мм составляет 10 бар. Диск клапана и шток выполнены из нейлона. Обратный клапан Itap York может быть установлен в любом положении: вертикально, горизонтально, наклонно.

предназначен для применения в системах водоснабжения, отопления, кондиционирования и компрессорных установках. Клапан исключает возможность движения теплоносителя в обратном направлении, независимо от работы циркуляционного насоса. Диапазон рабочих температур клапана составляет от -20°C до +100°C, рабочее давление для клапана с присоединительным размером 1 1/4" и условным диаметром прохода 32 мм составляет 10 бар. Диск клапана и шток выполнены из нейлона. Обратный клапан Itap York может быть установлен в любом положении: вертикально, горизонтально, наклонно.

Конструкция обратных клапанов Itap York

1 - корпус из латуни CW617N;
2 - шток из нейлона;
3 - пружина из нержавеющей стали AISI 302;
4 - уплотнительное кольцо из NBR;
5 - диск из нейлона;
6 - штифт из латуни CW614N.

1 - корпус из латуни CW617N;
2 - шток из нейлона;
3 - пружина из нержавеющей стали AISI 302;
4 - уплотнительное кольцо из NBR;
5 - диск из нейлона;
6 - штифт из латуни CW614N.

Габариты



размер A - 66,5 мм
размер B - 59,5 мм



Указания по монтажу и эксплуатации



  • Монтируйте обратный клапан согласно направлению стрелки на корпусе.
  • При монтаже и демонтаже располагайте ключ как можно ближе к трубе.
  • В случае, если транспортируемая жидкость имеет примеси (пыль, слишком жёсткая вода и т.д.), установите перед клапаном грязевой фильтр.
  • Не допускайте подачи крутящего момента на части клапана, чтобы избежать повреждения уплотнительных элементов.
  • Клапан должен быть установлен на участке трубы, равным её 10-кратному диаметру.
  • Перед монтажом убедитесь, что трубы установлены соосно и выровнены.
  • Периодически проверяйте работоспособность клапана и убеждайтесь в отсутствии протечек.

Технические характеристики



Производитель Itap
Тип обратный клапан
Коллекция York
Серия № 103
Артикул 103 11/4'
Область применения системы водоснабжения, отопления, кондиционирования,
компрессорные установки
Тип присоединения резьба
Вид резьбы внутренняя/внутренняя
Размер 1 1/4"
Условный диаметр DN 32 мм
Номинальное давление (PN) 10 бар
Материал корпуса латунь CW617N
Материал штока нейлон
Материал дискового затвора нейлон
Материал уплотнений NBR
Материал пружины нержавеющая сталь AISI 302
Рабочая температура от -20°C до +100°C
Длина клапана 66,5 мм
Внешний диаметр клапана 59,5 мм
Официальная гарантия производителя 2 года
Страна-родина бренда Италия
Страна-производства Италия
